數字對絞電纜的功能與運用

　　當時運用的網絡中，首要有三種電纜介質：光纖同軸電纜和數字對絞線。本論文要點對數對絞線運用狀況進行了剖析。在歸納布線工程中，數據對絞電纜是一種較為遍及的傳輸介質。這是一種銅線，有絕緣維護涂層。將兩根絕緣的銅絲按必定的密度絞在一起，能夠削減信號的攪擾，在所傳送的每一根電線上所宣布的電波都會被另一根線所宣布的電波抵消。如在絕緣套管中將一對或多對雙絞線置于一種絕緣套管中即可成為對絞線。現在的絞電纜首要分為兩類：非屏蔽雙絞線(UTP:UnshieldedTwistedPair)和屏蔽雙絞線(STP:ShieldedTwistedPair)。絞絞式電纜的局域網帶寬取決于線纜的質量.長度和傳輸技能。只需細心挑選和裝置，就能在有限間隔內到達每秒數百萬比特的傳輸速率。選用適宜的傳輸設備和傳輸協議，在短間隔下能夠到達100Mbit/s~155Mbit/s，乃至能夠到達千兆。雙絞線屏蔽電纜的外層被鋁板包住，以削減在雙絞線傳輸時對周圍發生的振幅。無屏蔽對絞線電纜現在是干流，首要是價格比.裝置便利，且獨立、靈敏，合適結構化歸納布線。

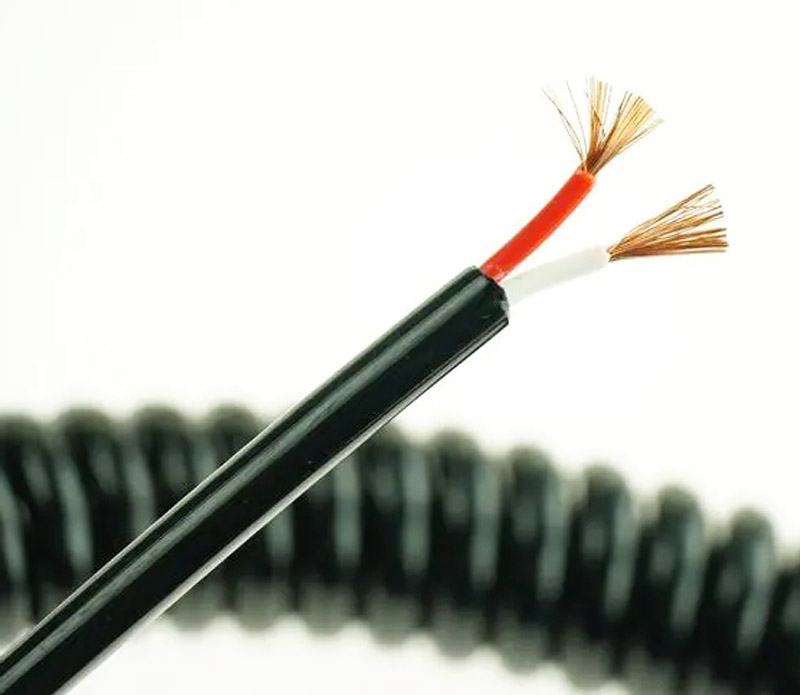

　　絞盤電纜的首要特性。

　　依照ANSI和EIA/TIA568規范的物理特征和運用水平對電纜進行了分類。現在LAN的實踐運用首要有五種.超五、六種類型的數據傳輸對絞線。現在，三種類型的電纜首要用于語音線路。三種類型電纜的傳輸頻率為16MHz，用于話音傳輸和10Mbit/s高速數據傳輸，這五類電纜首要用于10base-T，增加了繞線密度，外套一種傳輸頻率100MHz的高質量絕緣材料。有話音傳送與材料傳送，首要用于100base-T以太網電纜，超5級和6級電纜是為滿意吉比特以太網運用而規劃的，現在，它的功能目標尚不完善。就實踐網絡運用而言，作為網絡的底層鏈路，其電氣功能目標就顯得尤為重要。

　　有兩種剖析電纜功能的辦法：

　　一種實驗辦法，依據世界及國內相關規范的要求，對線纜進行正常功能實驗和環境功能實驗。

　　二是現場型功能測驗，即在建筑物內施工結束的布線體系檢測，查驗布線完成后的全體布線功能。

　　實踐上，咱們更關懷的是一些功能目標：

　　(1)衰減。

　　衰變(Attenuation)是沿鏈路的信號丟失衡量。衰減量和纜長有關，隨長度增大，信號衰減量增大。衰變以"db"為單位，標明源傳輸端信號與接納端信號強度的比值。由于衰減是隨頻率而改變的，所以，應該丈量在適用范圍內一切頻率的衰減。

　　(2)串音。

　　近端串擾與遠端串擾(FEXT)。近端串擾丟失是指UTP鏈路中一對線與一對線之間的信號耦合。NEXT是UTP鏈接中的一項重要功能目標，也是一個很難被準確衡量的目標。當信號頻率增大時，丈量的難度增大。

　　NEXT沒有指出近端點發生的串擾值，而只指出近端點測得的串擾值。這一數值跟著電纜長度的改變而改變，而且電纜越長，它的數值就越小。發送方信號一起衰減，對其他線對的串擾也相對減小。

　　(3)直流阻抗直流回路電阻會耗費部分信號并轉化為熱量，它是指一對導體電阻之和。ISO11801型雙絞線直流電阻不能超過19.2歐姆。每個對間的不同不能太大(小于0.1歐姆)，不然意味著接觸不良，有必要查看接頭。

　　(4)特性阻抗特性阻抗包含電阻和頻率在1~100MHz的電感阻抗和電容阻抗，以及與導線之間的間隔和絕緣體的電氣功能有關。不同的電纜具有不同的阻抗特性，而雙絞線電纜是100歐姆.120歐姆和150歐姆。

　　(5)衰變串音比值(ACR)在某些頻率范圍內，串擾與衰減量的比例聯系也是反映電纜功能的重要參數。ACR有時也用信噪比(SNR:Signal-NoiceRatio)標明，用差值和NEXT量值來核算。ACR值越大，標明抗攪擾才能越強。一般體系至少需求10dB以上。

　　(6)電纜特性是用電纜特性來描繪通訊通道質量的。SNR是對攪擾信號的強度的一種衡量，它與攪擾信號有關。若SNR過低，會形成數據信號接納到后，接納器無法分辯數據信號和噪聲信號，終究形成數據過錯。所以，要將數據過錯約束在必定的范圍內，就有必要界說更小的可接納SNR。幾個不同的辦法對這些目標進行了測驗，而且它們的目標需求稍有不同。

　　上述功能目標都是依據電纜的物理特性而提出的，在實踐網絡運用中，人們更期望了解它的傳輸帶寬究竟應滿意什么要求。進行線纜剖析時，物理帶寬(0~100MHz)和數據傳輸帶寬(0~100Mbit/s/s)是兩個徹底不同的概念。物理帶寬和數據傳輸帶寬之間的相互聯系，Shannon定理：C=Blog2(1+S/N)

　　全面接線的運用剖析。

　　關于現在的網絡運用來說，對絞線數字輸出用電纜進行合理的拓撲結構規劃是一項重要工作。經過規范的歸納布線網絡運用圖，能夠清楚地看到傳輸媒體和網絡設備、節點設備之間的聯系。舉例來說，終端設備悉數挑選10Mbit/s網卡為托言，那么整個布線都用Cat3雙絞線就能到達規劃要求。但歸納布線是一種隱蔽性工程，在一次施工之后，很短時間內不會發生改變，這就要求全體布線具有必定的先進性和擴展性，在挑選傳輸介質時，應依據實踐需求，選用具有超前功能的線纜。當時，為習慣網絡的開展，中度及以上線纜拓撲結構的規劃，均選用多膜光纖作為傳輸介質，選用CAT5.CAT5E和CAT6作為水平子體系的傳輸介質。在小型網絡架構中，不需求選用樓層配線區管理模式，而是直接在主配線區與終端節點之間進行銜接，此刻要運用高等級的數字絞線。
